Berikut ini langkah-langkah untuk membuat simulasi tangki air di LabVIEW:
- Buka LabVIEW. Tekan tombol Ctrl dan T bersama-sama untuk menampilkan jendela Front Panel dan Block Diagram bersama-sama dalam satu layar. Jendela Front Panel adalah jendela untuk menampilkan objek-objek yang akan terlihat oleh pengguna. Sedangkan jendela Block Diagram adalah jendela untuk menempatkan kode program berbentuk grafis, yang tidak akan terlihat oleh pengguna.
- Ambil sebuah objek Tank dari palet Controls, dengan cara klik kanan jendela Front Panel, kemudian pilih kategori Modern, pilih Numeric dan pilih Tank.
- Klik kanan objek Tank tersebut, dan pilih Properties pada kotak pilihan yang muncul.
- Pada kotak Properties yang muncul, pada Bagian Size, isi kolom Height dengan 400 dan kolom Width dengan 300.
- Di jendela Front Panel, ambil 2 buah Toggle Switch, di kategori Button, di kategori Express, di palet Controls. Tempatkan satu Toggle Switch di sebelah kiri Tank dan Toggle Switch yang satu lagi di sebelah kanan Tank.
- Beri nama Toggle Switch di kiri Tank dengan nama Saklar Pengisian, dan Toggle Switch di kanan Tank dengan Saklar Pengosongan.
- Klik kanan pada salah satu Toggle Switch untuk membuka kotak Properties. Beri tanda centang pada Show Boolean Text, dan beri centang juga pada Multiple strings. Ulangi untuk Toggle Switch yang lain. Geser kata ON atau OFF ke samping kiri.

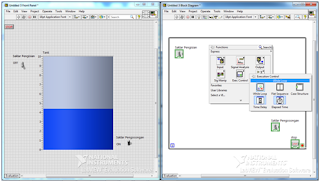

- Pada jendela Block Diagram, klik kanan Block Diagram. Ambil While Loop dari kategori Execution Control, di kategori Express, pada palet Functions. Kemudian lingkarkan While Loop tersebut sehingga melingkupi icon Saklar Pengisian, icon Tank dan icon Saklar Pengosongan.
- Ambil juga 2 buah Case Structure dari kategori Execution Control, dan tempatkan di sebelah kiri dan kanan icon Tank.
- Hubungkan output icon Saklar Pengisian pada input Case Structure yang sebelah kiri, dan output Saklar Pengosongan pada input Case Structure yang sebelah kanan.
- Tempatkan icon Increment di dalam Case Structure yang sebelah kiri dan icon Decrement di dalam Case Structure yang sebelah kanan. Icon Increment dan icon Decrement dapat diambil dari kategori Numeric, di kategori Arithmetic & Comparison, di kategori Express.
- Klik kanan pada dinding While Loop, dan pilih Add Shift Register dari kotak pilihan yang muncul.
- Klik kanan pada jendela Block Diagram, pilih objek Numeric Constant, dari kategori Express Numeric, di kategori Numeric. Hubungkan objek tersebut dengan input Shift Register yang di sebelah kiri.
- Hubungkan Shift Register di kiri dengan Shift Register di kanan, dengan melalui icon Increment dan Decrement.
- Pada Case Structure, klik tanda panah untuk membuat label True menjadi False.
- Pada kedua Case Structure, pada label False, hubungkan garis di kiri dan kanan, sehingga kotak terminal di kanan tidak lagi putih, tetapi berwarna biru penuh.
- Hubungkan garis pada kaki input Tank.
- Beri tunda waktu sebesar 100 mili detik, dengan menempatkan icon Wait (ms) dan memberi inputnya nilai 100.
- Jalankan program dengan menekan tombol Run (tanda panah) di jendela Front Panel.
- Naikkan tuas Saklar Pengisian, dan perhatikan Tank. Kemudian turunkan tuas Saklar Pengisian. Berikutnya naikkan tuas Saklar Pengosongan, dan perhatikan Tank. Kemudian turunkan tuas Saklar Pengosongan.
- Tekan tombol Stop pada jendela Front Panel untuk menghentikan program.
- Ubah nilai maksimum Tank dari 10 menjadi 400, dengan cara meng-klik 2 kali angka 10, dan mengubahnya menjadi 400 diikuti penekanan tombol Enter.
